工(gong)商業制式數(shu)字集群防爆終端
Q8088
Q8088防(fang)爆對(dui)講(jiang)機(ji)，專為石油(you)化工(gong)行業研制作，防(fang)爆標準(zhun)達到了(le)“ib”級別(bie)，在含有可燃性(xing)氣體等(deng)高(gao)危等(deng)作業環境中，提(ti)供了(le)安全(quan)可靠的通(tong)信保障(zhang)。采用全(quan)鍵(jian)盤設計，配備高(gao)容量電池，更適合作業類人員使用。防(fang)護等(deng)級高(gao)達IP68，全(quan)新的數(shu)字降(jiang)噪語音(yin)技(ji)術，在苛刻環境中可全(quan)面構筑安全(quan)防(fang)線，提(ti)升(sheng)作業效率。
產品方位圖
產品功能特點
產品技術參數
產品配件

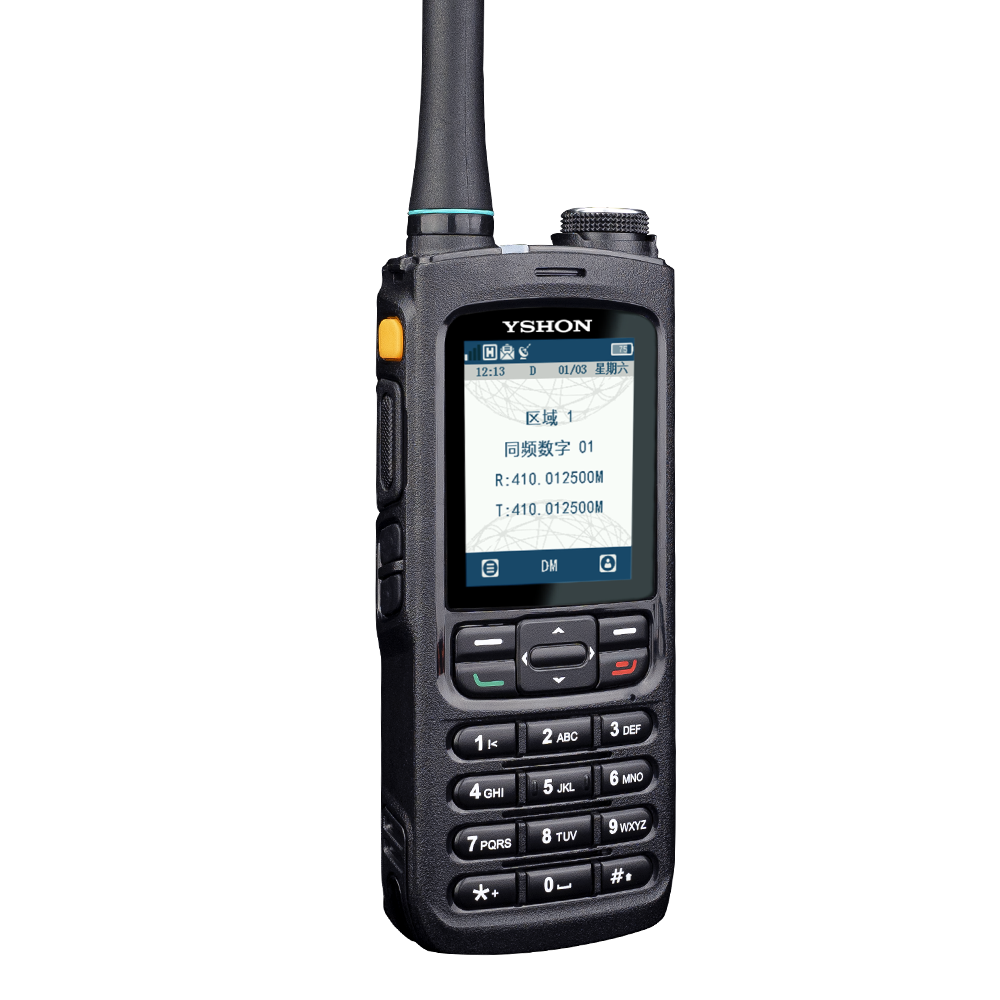

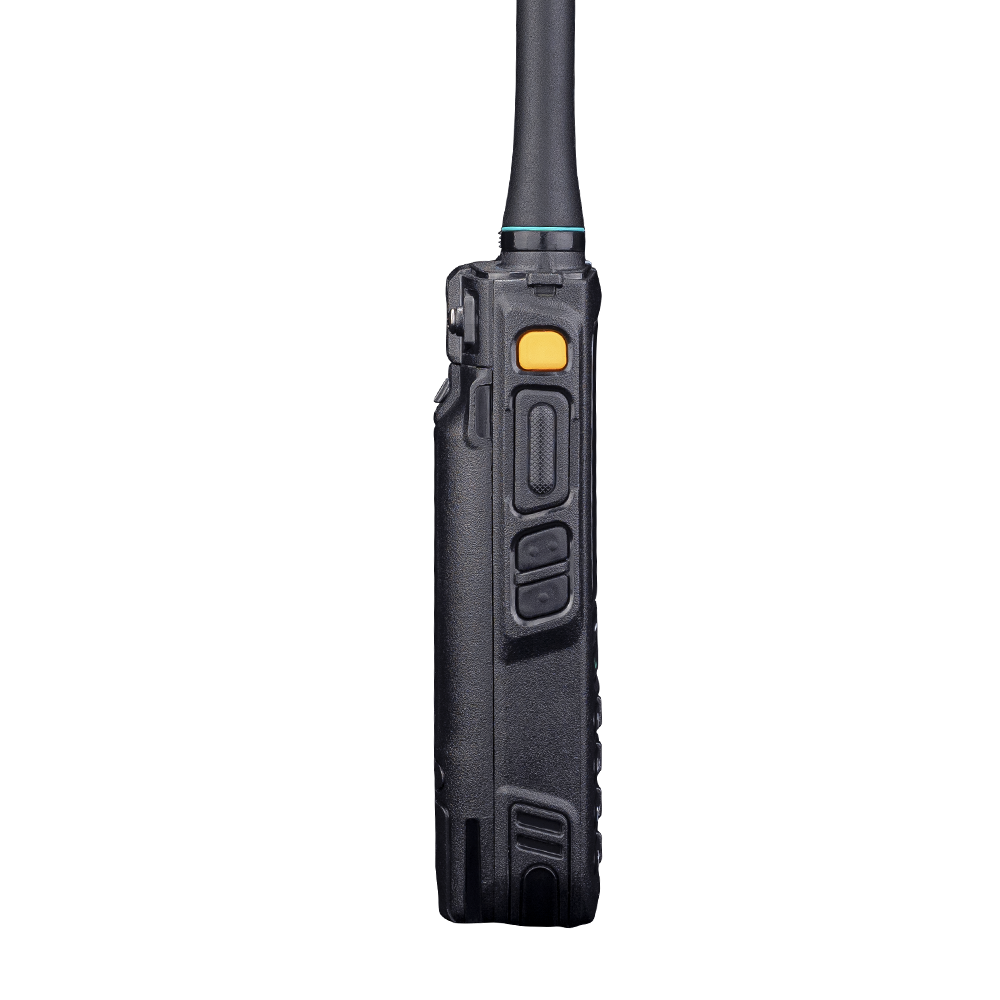

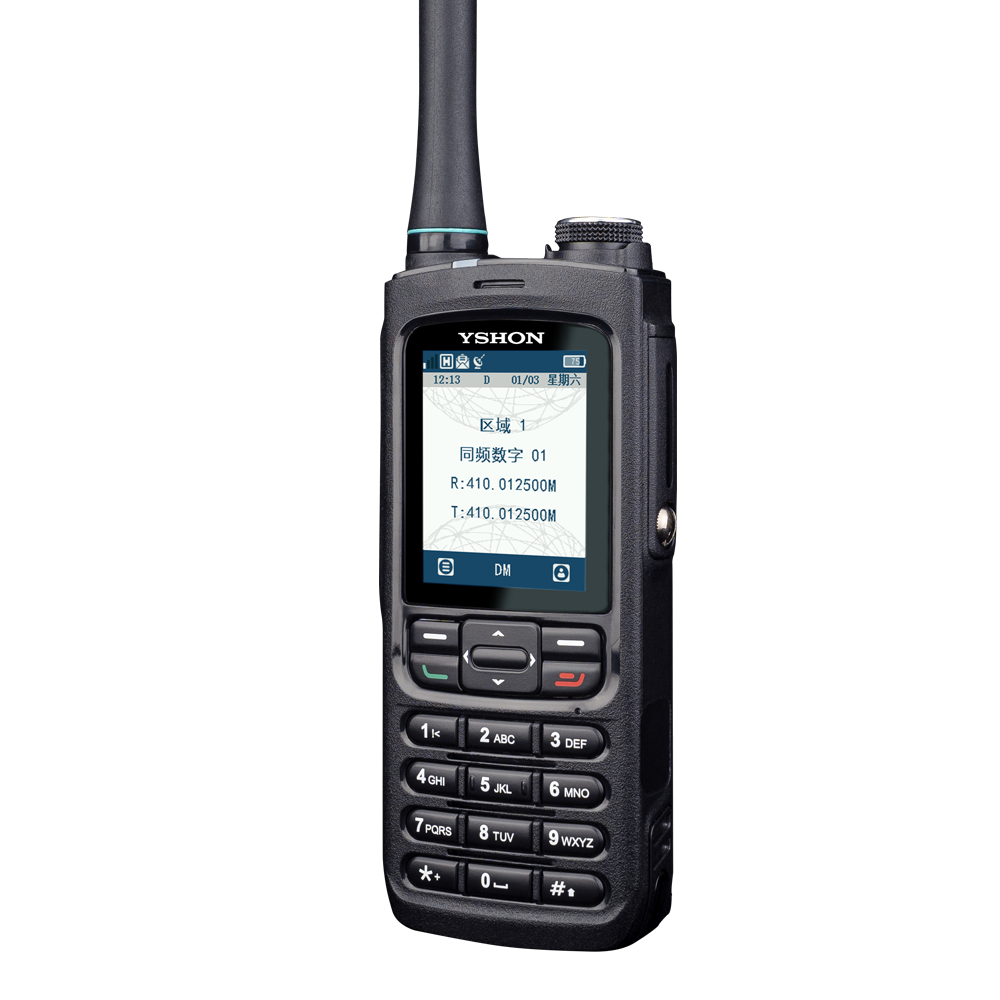

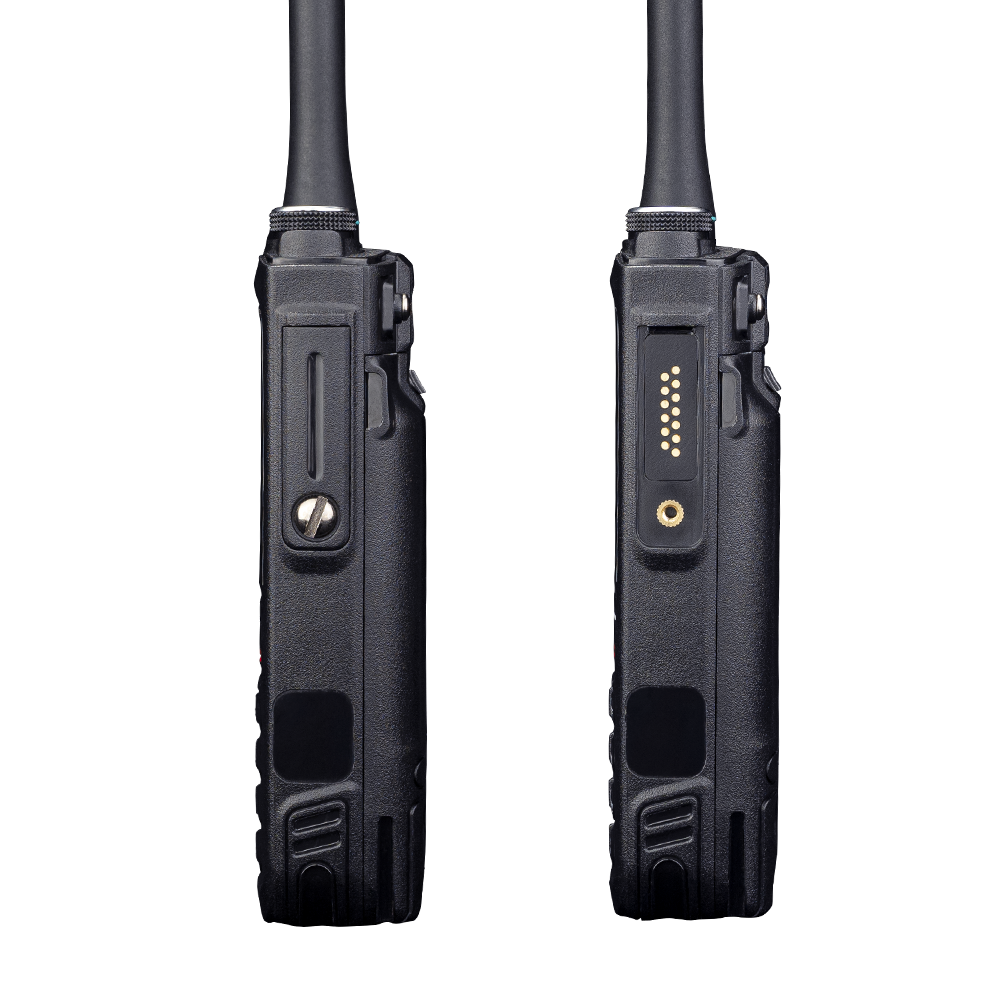

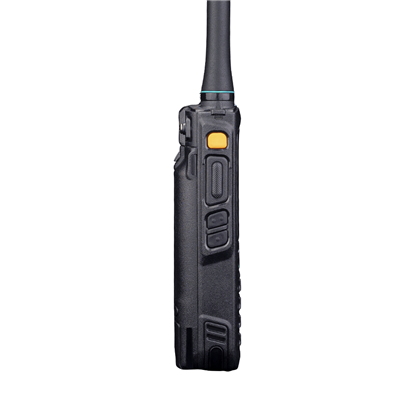

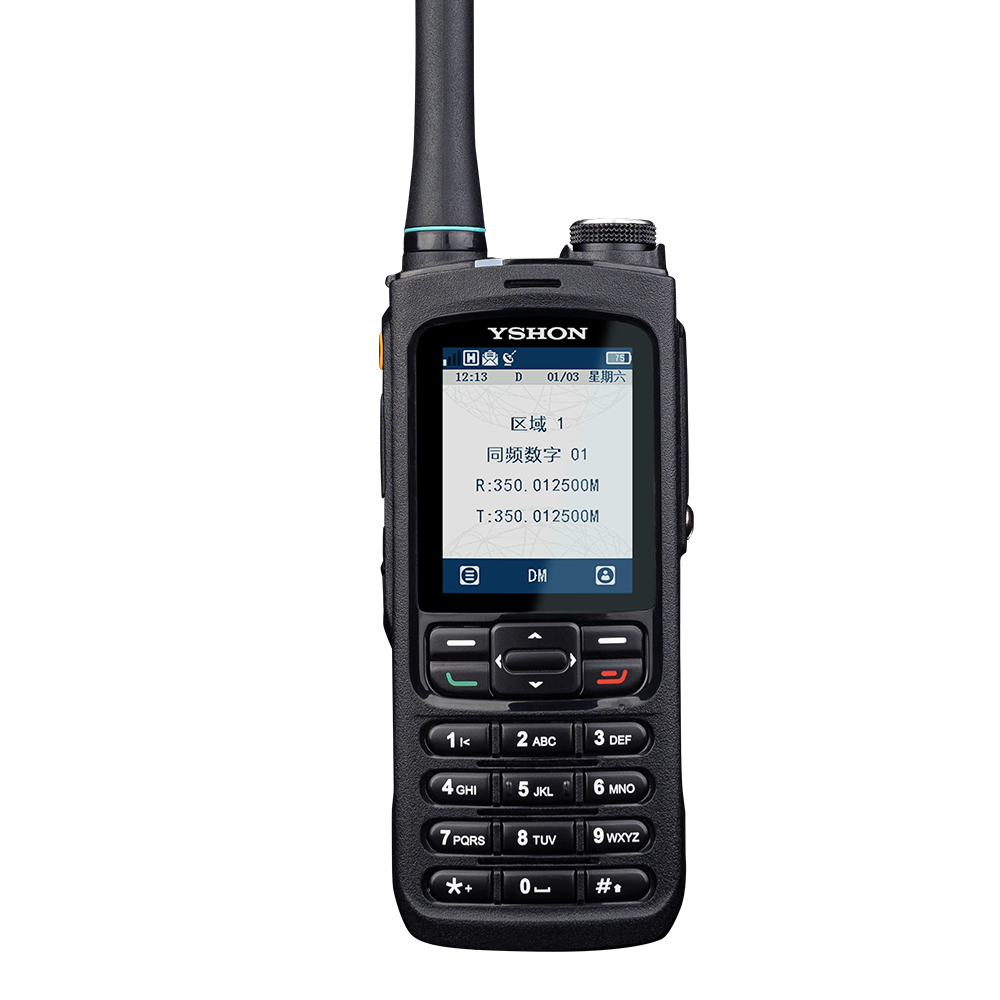

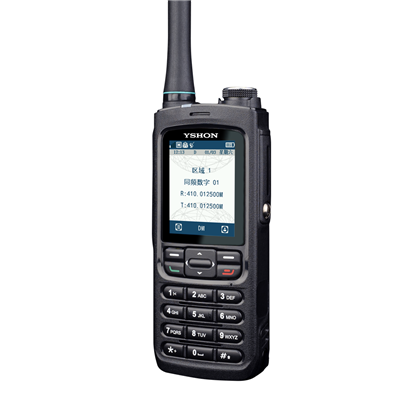

外觀介紹
產品配件
天線
背夾
充電座
開關電源
掛繩
*以上規格(ge)均按適用標準進行(xing)測試，由于技(ji)術的不斷發展(zhan)，以上指標數據如有更改，恕不另(ling)行(xing)通(tong)知。
| 一般規格 | |
| 頻率范圍 |
136~174MHz 350~400MHz 400~470MHz 450-520MH |
| 信道間隔 |
6.25KHz(NXDN數字) / 12.5KHz / 25KHz |
| 信道容量 | 2000 |
| 區域容量 |
64(每區域最多 32個信道) |
| 供電要求 | 7.4V(額定) |
| 電池容量 | 3200mAh |
|
工作時間(5/5/90工作 循環，高功率發射) |
模擬/NXDN數字:15小時 DMR/PDT數字:17.5小時 |
| 聲碼器類型 | AMBE+2 / NVOC |
| 頻率穩定度 | ±1.0ppm |
| 天線阻抗 | 50Ω |
| 尺寸 | 134*58*39.5mm |
| 重量 | 約305g |
| 防塵防水等級 | IP68 |
| 接收機 | |
|
靈敏度（模擬） |
0.22μV(FM @ 12dB SINAD) 0.18μV(typ.) (FM@12dB SINAD) 0.3μV(FM 20dB SINAD) |
| 靈敏度（數字） | 0.20μV(typ.) (@ 5% BER) |
| 鄰道選擇性 |
60dB @ 12.5KHz 70dB @ 25KHz |
| 互調響應抗擾性 |
65dB @ 12.5KHz 65dB @ 25KHz |
| 阻塞 |
90dB @ 12.5KHz / 90dB @ 25KHz |
|
共信道抑制 |
-12dB@ 12.5KHz -8dB@ 25KHz |
| 雜散響應抗擾性 |
70dB @ 12.5KHz / 70dB @ 25KHz |
| 音頻輸出功率 | 1.0W / 8Ω |
| 傳導發射雜散 |
<-57dBm(9KHz～1GHz) <-47dBm(1GHz～12.75GHz) |
| 發射機 | |
| 輸出功率 |
高功率: 3W 低功率: 1W |
| 功率容限變化 | +2/-3dB (極限條件) |
| 發射頻率誤差 | ±1ppm |
| FSK Error | <2% |
| 4FSK 發射誤碼率 | ≤1×10-4 |
| 4FSK 調制頻偏誤差 | ≤10.0% |
| 占用帶寬(PDT/DMR) | ≤8.5KHz |
| 功率上升/下降時間 | ≤1.5ms |
| 鄰道功率（ACPR） |
≤-60dB @12.5KHz ≤-70dB @25KHz |
|
瞬態切換鄰道功率 (ACTR) |
≤-50dB @12.5KHz ≤-60dB @25KHz |
|
FM 調制 |
16K0F3E @25KHz 8K0F3E @12.5KHz 4K00F1D @ 6.25KHz |
| 4FSK 數字調制方式 |
12.5KHz(data only):7K60FXD 12.5KHz(data＋voice):7K60FXE |
| 音頻失真 | ≤3% @ 40% deviation |
| 音頻響應 | +1 ~ -3dB |
| FM 交流聲與噪聲 |
40dB @12.5KHz 45dB @25KHz |
| 發射雜散 |
≤-36dBm(9KHz～1GHz) ≤-30dBm(1GHz～12.75GHz) |
